高压发生器

Dira -GY80

a) 电源电压：三相AC380V±10%；

b) 电源频率：50Hz/60Hz±1Hz；

c) 标称电功率：80kW（100kV,800mA,0.1s）；  最大输出电功率：80kW；

d) 管电流调节范围：

摄影：10mA～1000mA；

连续透视：0.5mA～150mA；

脉冲透视：5mA～100mA；

e) 管电压调节范围：

摄影：在40kV～150kV；

透视：在40kV～125kV；

f) 曝光时间范围：0.001s～10s （1ms～10000ms）；

g) 工作频率：≥50kHz；

h) 供电网电阻最大允许值:不大于0.5Ω。

X射线

管组件

RAY-14_1

a)标称管电压 150kV

b)焦点 0.6mm/1.2mm

c)靶角 12°

d)管组件热容量  350kHU

e)阳极为旋转阳极

f)附加三个过滤片总滤波³2.5mm 铝当量。 附加滤过组件由三个过滤片（3 x 0.5mm铝片）组成。

限束器

Dira -100B

等效总滤过  1.2mm铝

电源：AC24V

动态平板探测器

FXDD-1717GA

a)材质：基底为非晶硅，闪烁体为碘化铯。

b)成像区域：430x430mm

c)像素阵列：3072x3072

d)像素尺寸：139um

e)Binning模式：1x1, 2x2, 3x3

f)最大帧速率：10 fps (1x1 binning, 3072x3072, 427mmx427mm FOV)

20 fps (2x2 binning, 1536x1536, 427mmx427mm FOV)

30 fps (3x3 binning, 1024x1024, 427mmx427mm FOV)

g)极限空间分辨率（三种像素合并模式）：

图像采集工作站

Dira-SCU

a)  CPU INTEL 3.0GHz及以上；

b)  内存16GB及以上；

c)  显示器：1920*1200；

d)  硬盘：1T及以上 。

e)  显卡：独立显卡1G以上。

图像采集软件

V1.0.0.0

（应符合YY/T0664-2008标准要求）

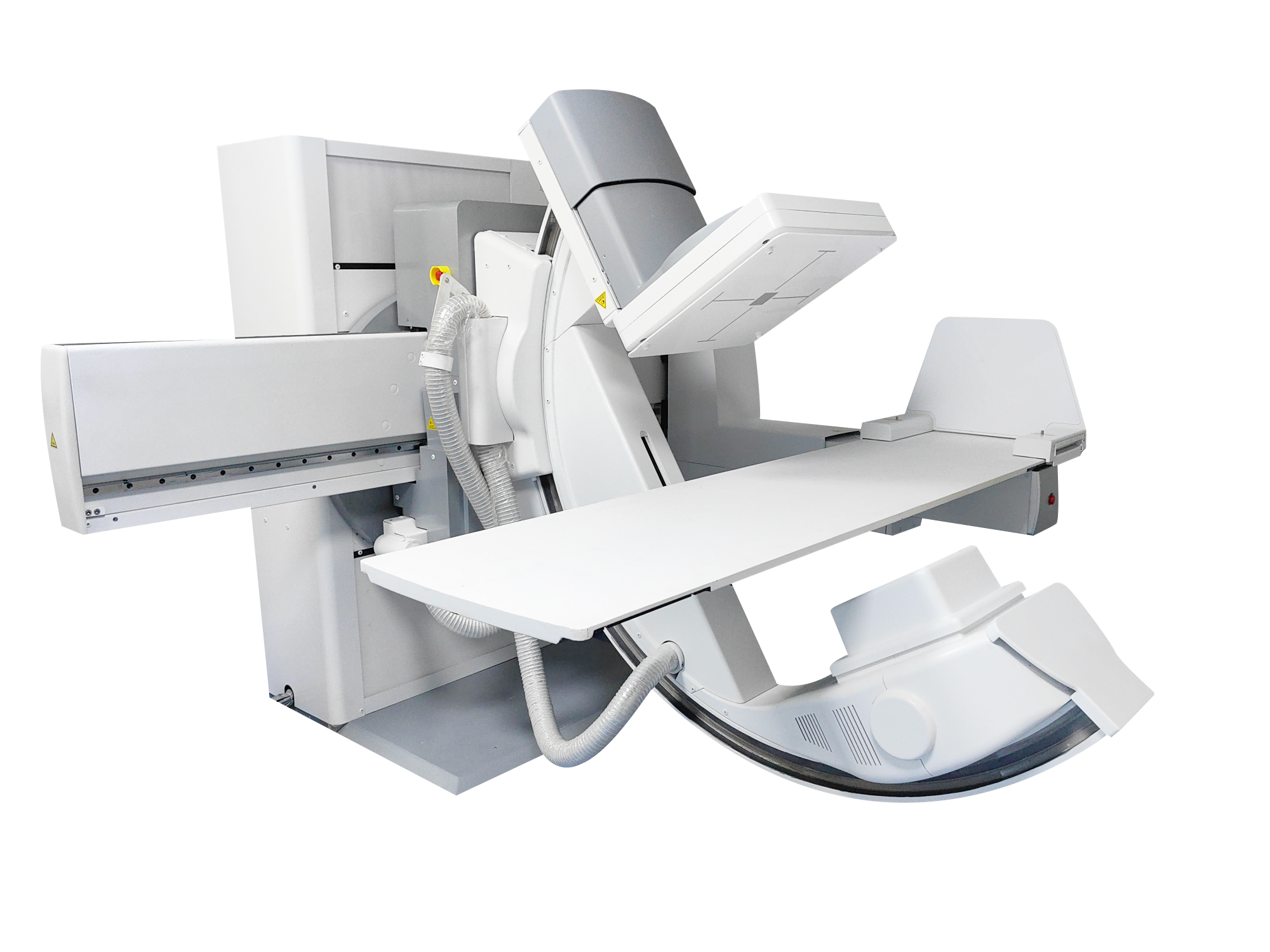

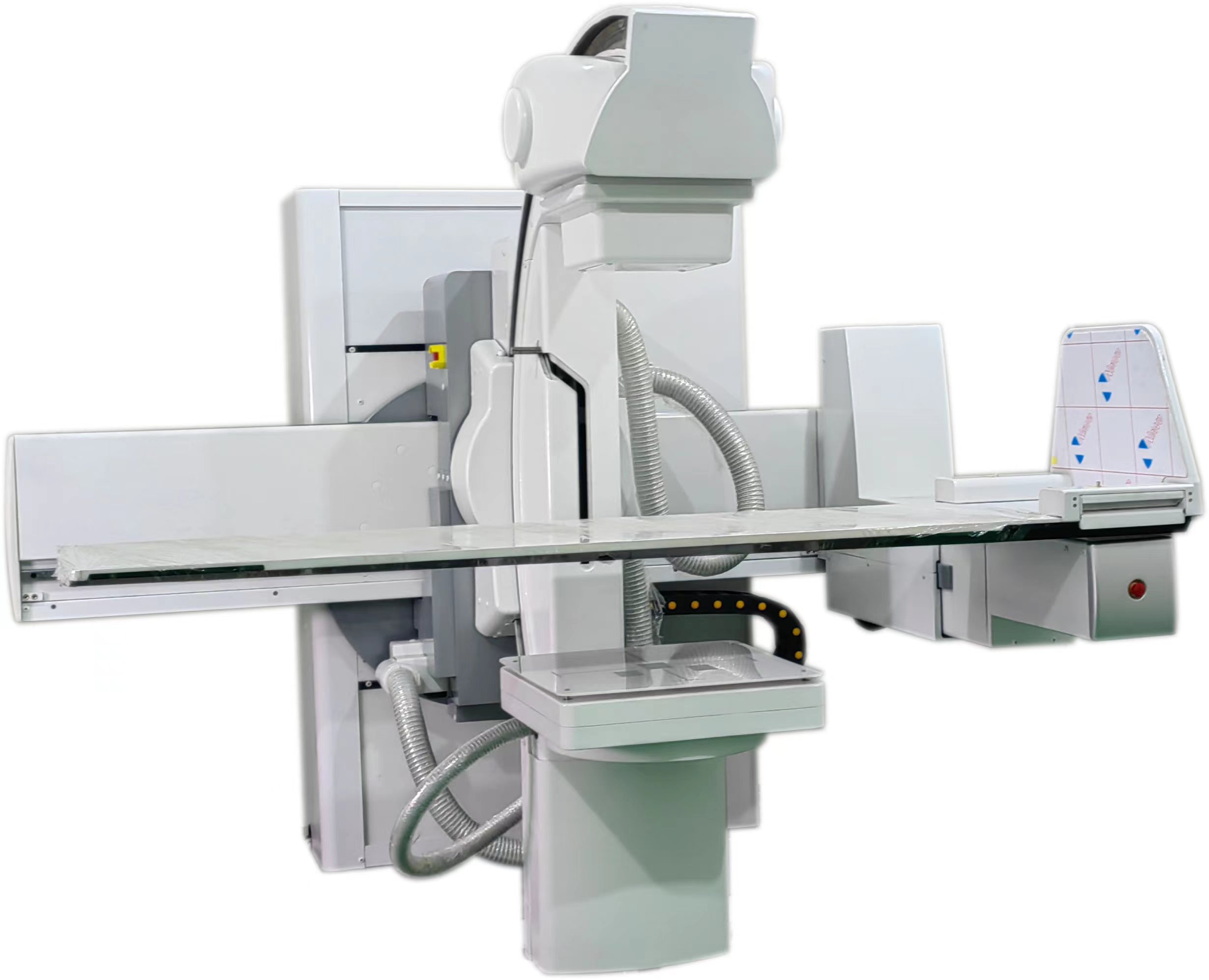

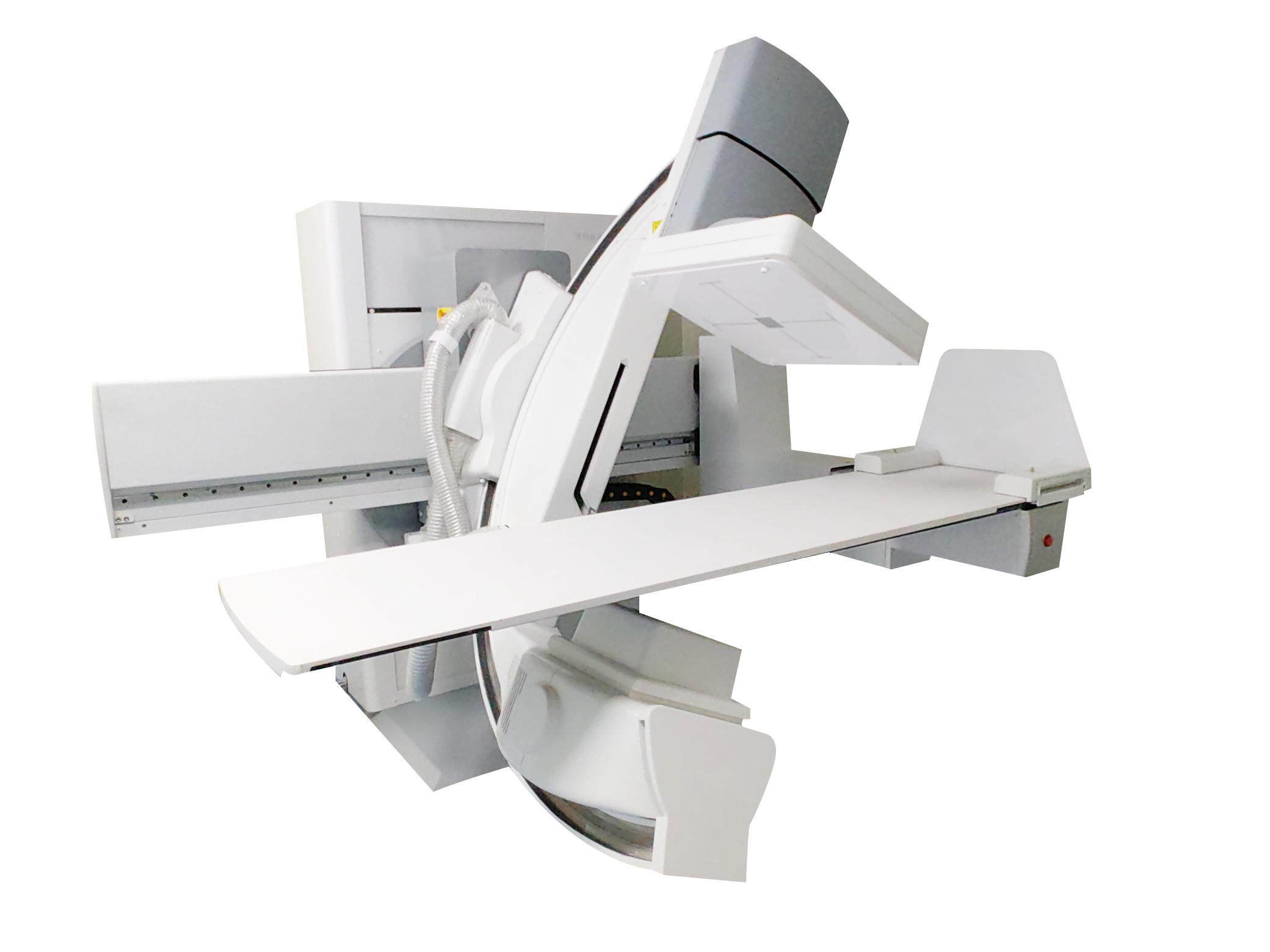

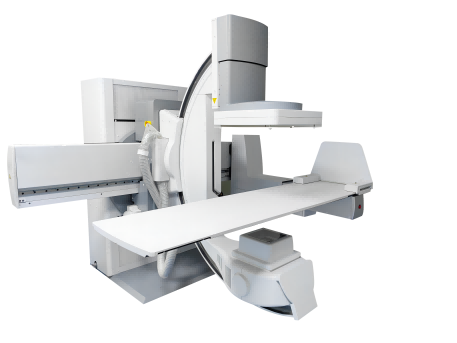

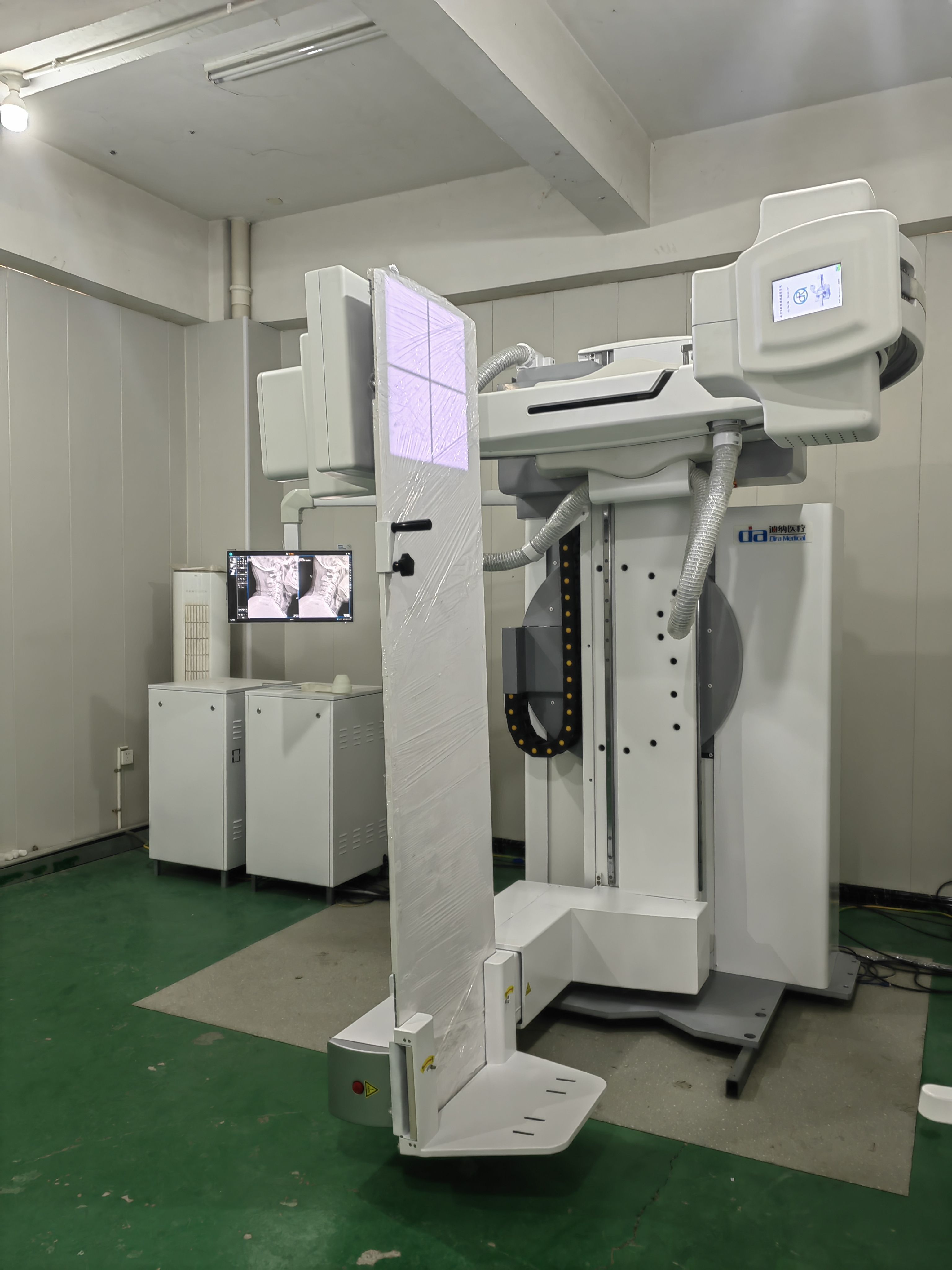

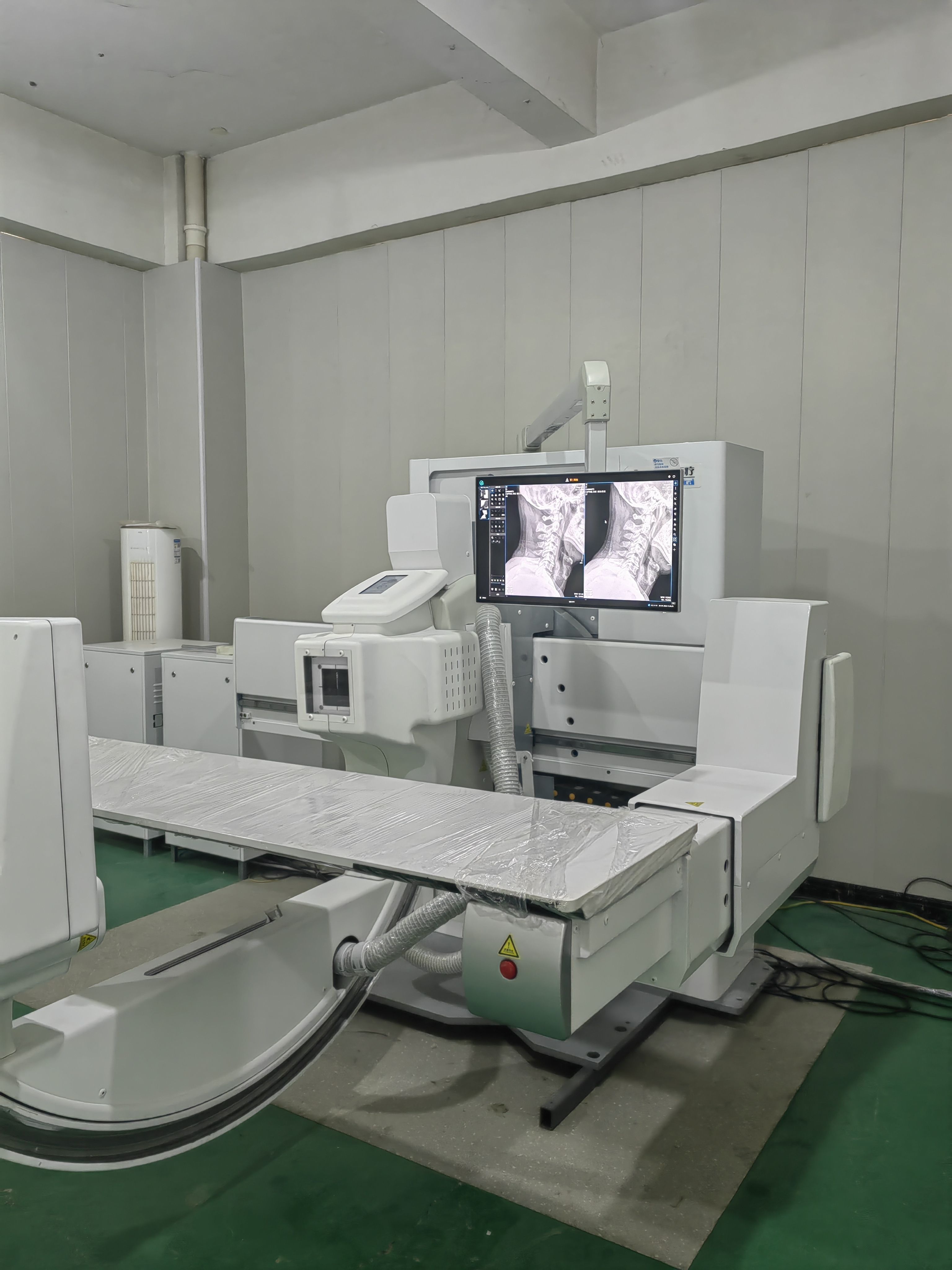

诊断床

Dira -XCF

a)床面横向移动范围：480mm，偏差±5%；床面垂直移动范围：290mm,偏差±5%。

b)数字探测器移动范围：500mm，偏差±5%；

c)诊断床倾斜范围为：90°～ 0°～ -90°，误差为±2°。

d) 诊断床垂直移动范围为：510mm～ 130mm，偏差±5%。

e) C臂滑动范围：89°～ 0°～ -89°，误差为±2°。

f) C臂旋转范围：45°～ 0°～ -45°，误差为±2°。

g) C臂纵向移动范围：2000mm，偏差±5%。

h) 床面尺寸：600*2310mm，偏差±5%；

  形状：平板形，无支撑框架

  铝当量：2.0mm铝当量或以下（球管电压100kV,第一半价层：3.7mm铝）。

 材料：碳纤维增强复合材料

控制台

Dira -CON

a)控制透视、点片摄影动作。

b)透视、点片参数设置。

c)控制机械运动功能。

床旁控制台

Dira -LCON

a)控制透视、点片摄影动作。

b)透视、点片参数设置。

c)控制机械运动功能。
